UMBRA H1D25-4M5 umbra 丝杠
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1D系列（直径16-160）
- 类型:
- 属性: UMBRA H1D25-4M5 umbra 丝杠，-UMBRA H1D25-4M5 umbra 丝杠-UMBRA H1D25-4M5 umbra 丝杠精度等级 二、UMBRA Groub丝杆的优势 UMBRA H1D25-4M5 umbra滚珠丝杠 UMBRA滚珠丝杆主要由丝杠、滚动珠子和螺母组成。当丝杠旋转时，滚动珠在丝杠和螺母的沟槽之间滚动，带动螺母作直线运动。由于滚动珠的接触是点对点的，所以丝杠和螺母之间不存在直接接触，大大降低了摩擦和磨损。 UMBRA H1D25-4M5 umbra 丝杆-UMBRA H1D25-4M5 umbra 丝杠--UMBRA H1D25-4M5 umbra 丝杠-

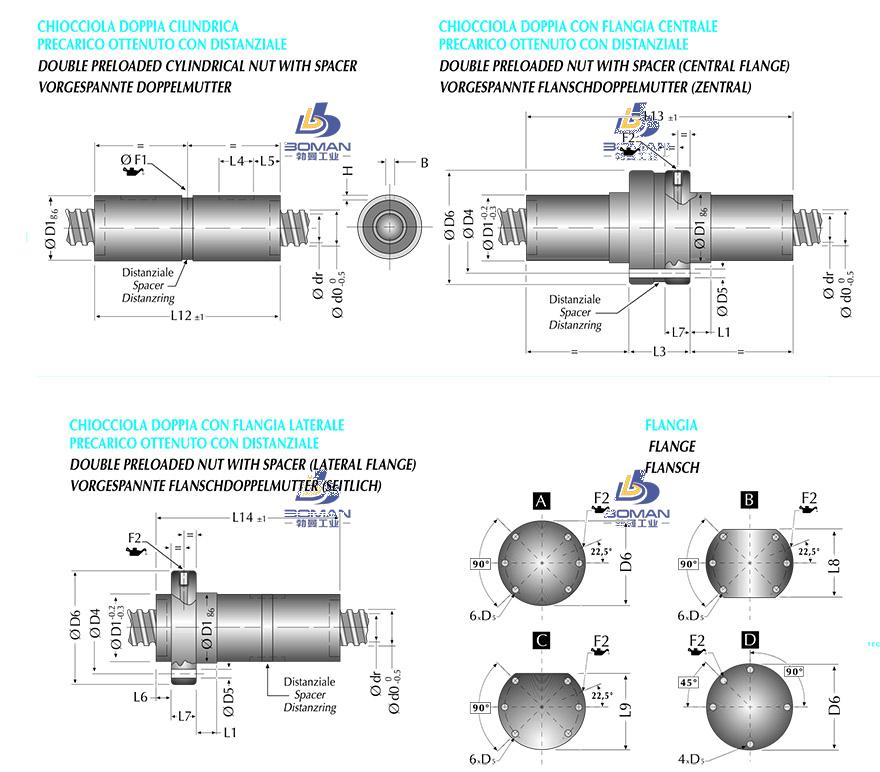

UMBRA H1D25-4M5 umbra 丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 21,7 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 3,175 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 62 |
|
| 螺母长度 | 92 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 32500 |
| 额定静负载 | C0aN | 25000 |
| 有效圈数 | 5+5 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 6,6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm |
UMBRA H1D25-4M5 umbra 丝杠此型号部分数据来源于NOOK SBN7201 精密滚珠丝杆NOOK
